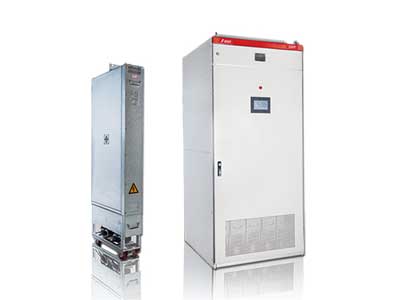

HDR-APF并聯有源電力濾波裝置
HDR-APF并聯有源電力濾波裝置
HDR-APF并聯有源電力濾波裝置工作原理
HDR-APF并聯有源電力濾波裝置主要功能
HDR-APF并聯有源電力濾波裝置性能特點
HDR-APF并聯有源電力濾波裝置技術參數
HDR-APF并聯有源電力濾波裝置型號規格
采用當前最先進的模擬邏輯方式消除電網諧波，實時檢測電網中由非線性負載產生的電流波形,動態生成反向諧波電流,用以補償負載諧波電流。具有響應速度快、濾波范圍廣、濾波效率高、不受系統參數影響以及體積小等優點，達到改善用電質量，降低電網損耗、提高供電利用效率和帶載能力的目的,是最理想的濾波產品。
行業:冶金、礦山、石油、化工、機械、輕工、市政、大型場館、電子、煤炭、有色、汽車制造、船舶等
工況:整流器、變頻器、大型UPS、中頻爐、電焊機、熒光燈、電腦、電梯、變頻空調、直流調速、直流充放電機等
HDR-APF并聯有源電力濾波裝置工作原理
實時檢測電網中負載電流，快速分離出諧波電流分量，并根據諧波電流的大小產生控制指令，實時產生大小相等、方向相反的補償電流注入到電網中，實現瞬時濾除諧波電流。
圖1是并聯有源濾波裝置治理諧波污染的原理示意圖，其治理目標是要在電源側得到只含有50Hz正弦波的電流。其中IL為負載電流，Ic為HDR-APF發出的補償電流,Is為電源側總電流。HDR-APF投入前Is等于IL。
圖2為HDR-APF投入后TEK示波器記錄的三個電流的波形，上面的是諧波含量豐富的負載電流IL波形，中間的是并聯有源濾波裝置輸出的補償電流Ic波形,下面的是補償后諧波含量很小的總電流Is波形。
HDR-APF并聯有源電力濾波裝置主要功能
實時諧波濾除:消除非線性負載產生的諧波電流,降低系統電壓總諧波畸變率。
降耗節能:減少線路損耗及變壓器損耗，改善設備發熱狀況，延長設備使用壽命。提高系統運行的穩定性、安全性、可靠性。
HDR-APF并聯有源電力濾波裝置性能特點
廣:濾除的諧波次數范圍廣，可濾除2~50次諧波。既可濾波除特征次諧波，也可濾除非特征次諧波。
高:諧波濾除率高。在額定輸出及相應諧波電流情況下，濾除率可高達95%。
快:響應速度快。諧波補償電流完全響應時間小于10ms。
穩:可單相態注入補償電流，改善系統三相不平衡。
自動消除諧振，無諧振之憂，保障設備及系統安全運行，
可設定輸出或最大100%限流輸出，保證裝置長期穩定運行。
兼具濾波及無功補償(感性或容性)功能，亦可單獨設置為濾波或無功補償功能。
實時故障記錄和事件記錄，
設計選型簡單，安裝、操作和維護簡單。
最大可10臺擴展并聯運行【注:大于10臺并聯時需配置適配器?！?。
具有系統過壓保護、欠壓保護;輸出過流保護;過熱保護;控制電壓欠壓保護等。
HDR-APF并聯有源電力濾波裝置技術參數
|
輸入 Input |
|
|---|---|
|
工作電壓(V) Working voltage (V) |
AC380 ± 15% {注2] Note 2) |
|
工作頻率(Hz) Working frequency (Hz) |
50 ± 0.5 |
|
性能指標 Performance |
|
|
濾波范圍 Filtering range |
2~50次諧波 the 2nd to 50th order |
|
濾波能力 Filtering capability |
可高達95% (TDD) Up to 95% (TDDI) |
|
響應時間 Response time |
< 10ms |
|
功率因數矯正 Power factor correction |
有，可設定 Can be setup. |
|
限流能力 Current-limiting capability |
自動限流100%額定輸出 Automatic current-limiting, 100% rated output |
|
接口模塊 Interface |
|
|
顯示界面 Interface |
LCD屏 LCD display |
|
操作按鈕 Operating button |
增量、減量、設置、確認、運行、停止 Up, down, setup, confirm, run, stop |
|
界面指示燈 Signal light |
運行（綠） Operation (Green) |
|
顯示語言 Display language |
簡體中文 Simplified Chinese |
|
產品配置 Product configuration |
|
|
單機運行 Individual module operation |
可以 Yes |
|
并聯運行 Parallel operation |
可以多臺并聯運行 Allow for multiple modules operating in parallel. |
|
適配互感器變比 CT ratio |
不限（可設置） Without limit (can be setup) |
|
互感器接線 CT connection |
A相、B相（三相三線系統）或A相、B相及C相（三相四線系統） A phase, B phase (three -phase three-wire system) or A phase, B phase and C phase (three-phase four-wire system) |
|
環境條件 Environment conditions |
|
|
環境溫度 Ambient temperature |
−10℃ ~40℃ |
|
存儲溫度 Storage temperature |
−40℃ ~ 65℃ |
|
相對濕度 Relative humidity |
最大95%，無凝露 Maximum 95%, no condensing |
|
海拔高度 Altitude |
1000m以下 [注3] Under 1000m (Note 3) |
有源電力濾波器訂貨范例：
具體型號： APF-100/380-BM
HDR-APF并聯有源電力濾波裝置型號規格
三相三線系列
|
型號 Model |
HDR-APF-25/380-AM | HDR-APF-30/380-AM | HDR-APF-50/380-AM | HDR-APF-100/380-AM |
|---|---|---|---|---|
|
額定補償電流A Rated compensating current A |
25 | 30 | 50 | 100 |
|
工作電壓V Working voltage V |
AC380 ± 15% | |||
|
工作頻率Hz Working frequency Hz |
50 ± 0.5 | |||
|
參考尺寸 mm Overall dimension mm （寬W×深D×高H） |
482 × 650 × 132 | 482 × 650 × 132 | 482 × 650 × 132 | 680 × 580 × 200 |
|
進線方式 Incoming line installation |
上進線或下進線 Install the incoming line from the top or through the bottom |
|||
|
電流互感器 CT |
500:5至5000:5（或用戶自定義 ） 500:5 or 5000:5 (or customized) |
|||
|
型號 Model |
HDR-APF-150/380-AM | HDR-APF-200/380-AM | HDR-APF-300/380-A |
|---|---|---|---|
|
額定補償電流A Rated compensating current A |
150 | 200 | 300 |
|
工作電壓V Working voltage V |
AC380 ± 15% | ||
|
工作頻率Hz Working frequency Hz |
50 ± 0.5 | ||
|
參考尺寸 mm Overall dimension mm （寬W×深D×高H） |
680 × 580 × 200 | 680 × 580 × 200 | 1000 × 800 × 2200 |
|
進線方式 Incoming line installation |
上進線或下進線 Install the incoming line from the top or through the bottom |
||
|
電流互感器 CT |
500:5至5000:5（或用戶自定義 ） 500:5 or 5000:5 (or customized) |
||
三相四線系列
|
型號 Model |
HDR-APF-25/380-BM | HDR-APF-30/380-BM | HDR-APF-50/380-BM | HDR-APF-100/380-BM |
|---|---|---|---|---|
|
額定補償電流A Rated compensating current A |
25 | 30 | 50 | 100 |
|
工作電壓V Working voltage V |
AC380 ± 15% | |||
|
工作頻率Hz Working frequency Hz |
50 ± 0.5 | |||
|
參考尺寸 mm Overall dimension mm （寬W×深D×高H） |
482 × 650 × 132 | 482 × 650 × 132 | 482 × 650 × 132 | 680 × 580 × 200 |
|
進線方式 Incoming line installation |
上進線或下進線 Install the incoming line from the top or through the bottom |
|||
|
電流互感器 CT |
500:5至5000:5（或用戶自定義 ） 500:5 or 5000:5 (or customized) |
|||
|
型號 Model |
HDR-APF-150/380-BM | HDR-APF-200/380-BM | HDR-APF-300/380-B |
|---|---|---|---|
|
額定補償電流A Rated compensating current A |
150 | 200 | 300 |
|
工作電壓V Working voltage V |
AC380 ± 15% | ||
|
工作頻率Hz Working frequency Hz |
50 ± 0.5 | ||
|
參考尺寸 mm Overall dimension mm （寬W×深D×高H） |
680 × 580 × 200 | 680 × 580 × 200 | 1000 × 800 × 2200 |
|
進線方式 Incoming line installation |
上進線或下進線 Install the incoming line from the top or through the bottom |
||
|
電流互感器 CT |
500:5至5000:5（或用戶自定義 ） 500:5 or 5000:5 (or customized) |
||
選型需要提供以下資料
系統短路容量和變壓器參數
系統一次系統圖
非線性負載類型、容量及數量
系統需補償?shù)闹C波電流總量
系統內的電容補償裝置容量、分組數量、有無串抗等
安裝空間要求及進線方式
